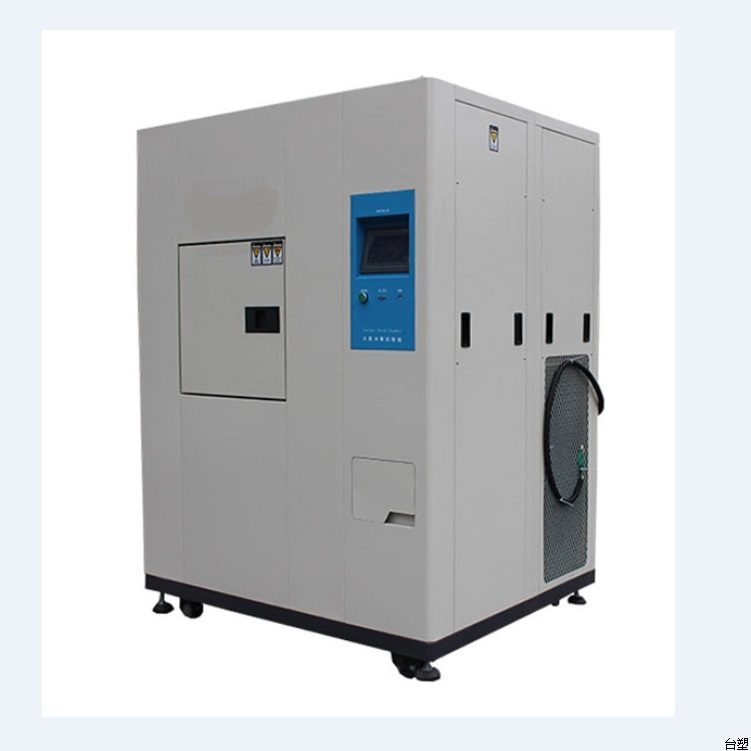

TS-RT40-27LA 冷熱沖擊試驗箱

設備所滿足的標準：

中國國家標準,GB/T 2423.1-2001 低溫試驗方法；
中國國家標準,GB/T 2423.2-2001 高溫 試驗方法；
中國國家標準,GB/T2423.22-2001溫度變化試驗；
GJB150.5-86溫度沖擊試驗；
GJB360.7-87溫度沖擊試驗；
GJB367.2-87 405溫度沖擊試驗。

一、控制方式與特色︰

   利用低溫及高溫蓄冷熱儲存槽，依動作需要打開DAPER，達到快速沖擊效果；平衡調溫控制系統(BTC)，以P.I.D.方式控制SSR，使系統之加熱量等于熱損耗量，故能長期穩定使用。

性能︰風冷式常溫在25℃，空載時

1.1試驗槽溫度使用范圍：-40℃~+105℃

1.2高溫槽溫度設定范圍：+60℃~+160℃

     高溫槽升溫時間：RT(室溫)～+160℃ 約50min(室溫在10~30℃時)

1.3低溫槽溫度設定范圍：-55℃~-10℃

     低溫槽降溫時間：RT(室溫)～-55℃約65min(室溫在10~30℃時)

1.4溫度波動度：≤±1.0℃

1.5溫度偏差：≤±2.0℃

1.6溫度恢復時間：≤5分鐘(塑膠IC負載2.5KG)

1.7高低溫暴露時間：30分鐘以上

二、冷熱沖擊試驗箱結構及材質

2.1內箱材質：不銹鋼板(SUS #304)

2.2外箱材質：不銹鋼板(SUS #304) 或高級電解板靜電噴涂烤漆

2.3保溫材質：高溫槽：24k玻璃棉

               低溫槽：聚胺脂硬質發泡+玻璃棉

2.4 加熱器：鰭片式散熱管鎳鉻合金U型高效加熱器，自動演算高精確

度PID+SSR控制（演算周期：1～4S可設），使其熱損耗量與加熱量

相當，故比傳統ON/OFF控制省電約10%

2.5送風循環系統：

      2.5.1臺制馬達2臺附不銹鋼加長軸心

      2.5.2多翼式扇葉(SIROCCO FAN)

2.5.3臺制離心排風機一臺

 2.6箱門：單片門，左開

      2.6.1平面把手

    2.6.2后鈕：SUS #304

 2.7溫度沖擊執行機構：

    采用日本SMC全套原裝進口氣動元件，可靠性高，設備運行穩定

三、冷凍系統：

3.1壓縮機: 制冷壓縮機采用兩臺法國泰康低溫壓縮機組成復疊式制冷系統。泰康壓縮機具有結構緊湊，振動、噪聲小，能效比高，低溫工況制冷量大等特點, 優化設計的并聯系統有利于降低運行費用，增加可靠性。

3.2冷媒: 環保冷媒R404A+R23

3.3冷凝器: 鰭片式風冷型冷凝器

3.4蒸發器: 鰭片式多段式自動負載容量調整

   3.5其他附件: 板式換熱器，干燥劑，油分離器，冷媒流量閥，修理閥

3.6膨脹系統: 容量自動控制節流降壓之冷凍系統，采用多回路控制，針對不同溫度點采用不同的自動膨脹閥來控制冷媒流量，從而達到精確控溫降低能耗。

3.7特殊設計之防蒸發器結霜裝置

四、冷熱沖擊試驗箱控制系統：

4.1 控制器：原裝進口彩色液晶顯示觸控式控制中文顯示，廣視角,高對比附背光功能之大型LCD顯示器

     4.1.1控制器規格：

           .溫度范圍：-100～300℃

          ．溫度分辨率：0.1℃

          ．具有高溫槽、低溫槽及測試槽溫度設定顯示功能

          ．入力：T型熱電偶

          ．雙組PID自動演算

     4.1.2畫面顯示功能

          ．采用圖控軟件畫面對談式，熒幕直接觸摸選項，包括開機設定

曲線顯示、循環程序、顯示畫面、輔助設定

          ．可顯示目前執行狀態、溫度設定值、時間設定值、剩余時間剩

余循環次數

           ．溫度程序設定以圖形曲線顯示，具實時顯示程序曲線執行功能

          ．中文顯示故障狀態及說明故障排除方法

     4.1.3程序容量及控制功能：

          ．可使用的程序量：最大10組

          ．可重復執行命令：每一個命令可9999次

          ．時間設定0～9999Hr59min

          ．具RS-232通訊界面

          ．具有預約啓動功能

          ．化霜溫度、時間、循環次數均可設定

          ．時間訊號：３組

          ．故障停機模式：停機、冷起、熱起三種模式可選

4.2 安全裝置：當試驗箱發生故障時提供以下安全保護，并發出聲光報警

4.3人身安全防護

4.3.1漏電斷路器；

4.4設備安全防護

4.4.1 超溫保護器

4.4.2 過零點閘流體功率控制器

4.4.3 加熱空焚防止保護器

4.5.4 欠相逆相保護開關

        4.5.5 壓縮機高壓保護開關

4.5.6 壓縮機過熱保護開關

4.5.7 壓縮機過電流保護開關
4.5.8 無熔絲開關

4.5.9 陶磁快速保險絲

        4.5.10 線路保險絲及全護套式端子

4.5.11 蜂鳴器

 4.6:產品安全防護

4.6.1  獨立超溫保護系統:當試驗室溫度超過設定值時切斷加熱電源，并發出聲光報警

4.7測溫體：原裝進口一級T型熱電偶3只 ，分別感應高溫槽，低溫槽和

試驗操之溫度，反應靈敏，測試準確。

五、標準配置：

5.1　測試孔: 機體左側ψ50mm孔1只附不銹鋼孔蓋1只，硅膠塞頭1只.       5.2　超溫保護器：四位LED數顯微電腦控制器，防止試品因溫度過高或過

低而被破壞，確保產品安全

5.3  日本進口SMC三點組合式調壓閥門

5.4  急停開關一只

5.5  不銹鋼SUS #304置物架2片

5.6．備用保險絲一套

5.7  控制器使用說明書一套，操作說明書一套，測試報告一份

六、其他要求：

無

七、冷熱沖擊試驗箱周圍環境：

7.1可容許使用溫度范圍0~35℃

7.2性能保證范圍：5~35℃

7.3 相對濕度：不大于85%

7.4大氣壓：86～106Kpa

7.5周圍無強烈振動

7.6無陽光直接照射或其他熱源直接照射

以上為標準機型的參數，如果您有特殊要求，我們會按照您的要求給您設計最適合的方案。
