普通橡膠壓縮彈力計算
一.其壓力與壓縮線是非線性的
二.彈力的計算公式如下:
F=Sq=1999.16
F-----橡皮工作時的彈力kg
S-----橡皮的橫斷面積cm2kg188.6
q-----橡皮的單位彈力kg/cm210.6
三.橡皮的最大壓縮量不能超過總高的35-45%,否則橡皮會壓壞.
四.橡皮裝在模具上時通常應預先壓縮10-15%,所以橡皮的自由高度H為:
H=h/(0.25~0.3) 48.00
h-----為所需的工作行程cm12
五.橡皮高度應滿足下式:
0.5≤H/D≤1.5H/D=0.857142857
D為橡皮外徑cm56
若H/D＞1.5,應把橡皮分成若干段,并在橡皮之間墊上鋼墊圈.

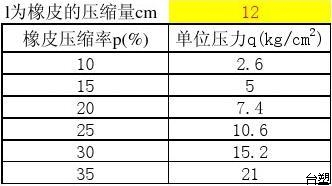

六.橡皮壓縮率p和單位壓力q的對應關系如下:
